纯棉水刺无纺材料是一种新型的纤维材料，因其具有柔软、蓬松、舒适、吸湿性好、不含非纤维组分等特点被广泛应用于医疗卫生、生活用品、工业用品等领域。当材料与人体皮肤接触时，棉纤维能迅速将水分和汗液吸附到材料上，但由于其保水性强，材料很难快速达到干爽，不仅会令使用者产生不舒适感[7-8]，而且还会造成汗液和水分反渗透回接触面，造成细菌和病毒的交叉感染，影响人体健康。因此，改善纯棉水刺无纺材料性能，开发非织造材料的单向导湿功能性显得非常有必要。
    本研究采用拒水整理剂(FG一910)对纯棉水刺无纺材料进行单面拒水整理，并对整理前后的材料进行红外、扫描电镜分析以及透湿、透气以及导水性能测试研究，结果表明整理后的材料获得了优良的单向导湿功能。
1实验材料及仪器
    稳健医疗有限公司(黄冈)生产的纯棉水刺无纺材料，克重为40g／m2，北京洁尔爽高科技有限公司生产FG一910型含氟拒水整理剂。实验仪器包括AVtar360型红外光谱分析仪；JSM．6510扫描电子显微镜；透湿杯；DZF-6020型真空干燥箱；YG(B)461D型数字式织物透气量仪；MMT系统单向导湿测定仪等。
2实验步骤
    本实验中采用的整理工艺为：试样。配置整理液一喷洒整理液。烘干。焙烘，拒水整理液的浓度为40g/L，单位面积整理剂用量为10克/平方米，烘干工艺温度110℃，时间3min。
3实验结果与分析
3.1红外光谱分析

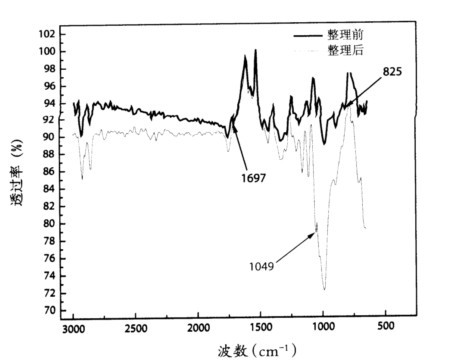

    对单面拒水整理前后纯棉水刺无纺材料进行红外光谱分析，其红外光谱图如图1所示。

图1

    纯棉水刺无纺材料经过拒水整理剂整理后，材料表面基团并没有发生大的变化，整理后的材料在1049cm处新增了一个吸收峰，该峰为C—F键的振动吸收峰，表明整理剂颗粒包覆在材料表面，实现了整理效果。另外，整理后的材料在1697cm和825cm处减少了两个吸收峰，这两个峰为一COOH和—-NH2，亲水陛极强基团的振动吸收峰，它们的消失表明材料整理后亲水陛减弱，拒水陛增强。
3.2扫描电镜分析

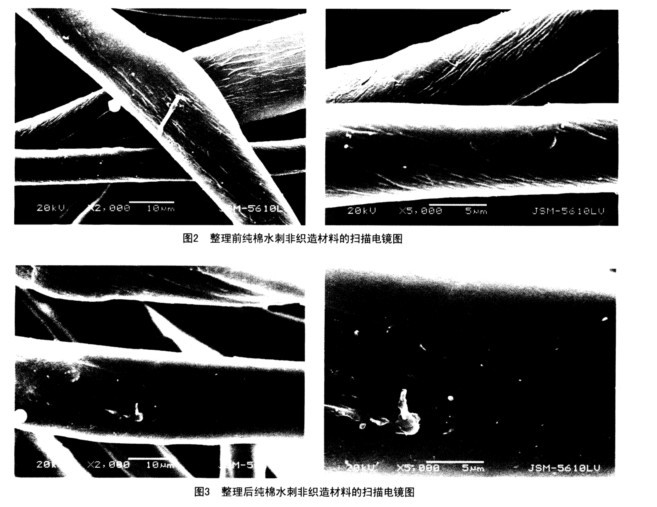

    纯棉水刺无纺材料整理前后纯棉水刺无纺材料表面纤维结构的扫描电镜分别如图2、3所示。

    由图2可知，纯棉水刺无纺材料在拒水整理前，棉纤维材料比较光洁，并且具有很多纵向条纹，使得材料能表现出很好的吸水性。由图3可知，纯棉水刺无纺材料在经FG一910型含氟拒水整理剂整理后，整理剂包裹在纤维材料
3.3透湿性能测试与分析

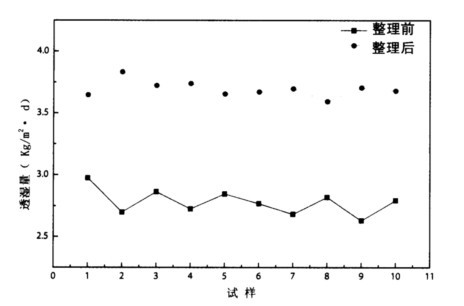

    采用透湿杯蒸发法，材料整理前后的透湿量测试结果如图4所示。
    由图4可知，经过FG．910型含氟拒水整理剂整理后，纯棉水刺无纺材料的透湿性变好。这是因为未整理侧的棉的表面，使材料失去纵向条纹，亲水性能降低。另外，从图中可以清晰地看出，拒水整理剂的乳液颗粒很好地附着在材料表面，使其变得很粗糙，表面张力降低，拒水性增强。纤维具有良好的吸湿性，能迅速将整理侧的水分导出。由于水刺无纺材料的特殊结构即表面具有很多空洞，使得水刺无纺材料在未经整理前便具备很好的透湿性，虽然材料在经单面整理后，整理剂在表面形成了一层薄膜，但并不影响材料的透湿性能。维材料比较光洁，并且具有很多纵向条纹，使得材料能表
现出很好的吸水性。由图3可知，纯棉水刺无纺材料在经FG一910型含氟拒水整理剂整理后，整理剂包裹在纤维材料。

图4

3.4透气性能测试与分析

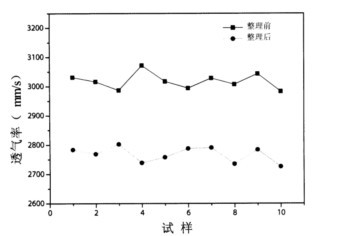

    由于拒水整理是在材料表面施加具有低表面能的整理剂，经整理工艺之后，整理剂牢固地附着于纤维上或与之形成化学结合，用整理剂对纯棉水刺无纺材料表面进行整理后，材料的透气陛必然会有所改变，其结果如图5所示。
    由图5可知，纯棉水刺无纺材料在经含氟拒水整理剂整理后，透气性能也有所下降，但下降幅度不大。这主要是因为，虽然拒水整理剂分子附着在材料表面形成了拒水性薄膜，但由于水刺无纺材料的孔洞的存在，使得材料在经整理后仍然保持着良好的透气陛。

图5

3.5导水性能测试与分析

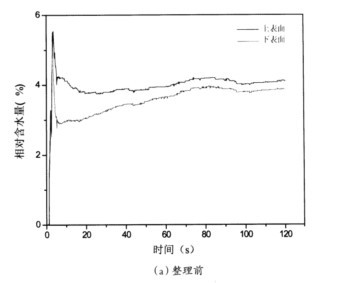

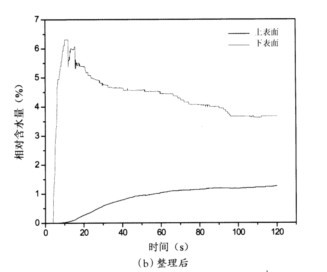

    本实验采用滴液面积法，由于无纺材料属于薄型纤维制品，打水时间设定为3s。整理前后纯棉水刺无纺材料的测试结果分别如图6所示。

                                                       图6

    经过FG一910型含氟拒水整理剂整理后，纯棉水刺无纺材料表现出良好的单向导湿性能，并且经过整理的一面(上表面)相对含水量很小，保持了整理面的相对干燥。
4结语
    使用FG．9lO型含氟拒水整理剂对纯棉水刺无纺材料进行单面整理，整理前后红外光谱图以及扫描电镜图显示了材料整理面亲水性减弱，拒水性增强。透湿性能较之前有所改善，透气性能有所降低，但下降幅度不大，并不影响服用舒适性。导水性能测试(滴液面积法)证明了纯棉水刺无纺材料经单面拒水整理后实现了单向导湿功能。因此，采用拒水整理剂对纯棉水刺无纺材料进行单面整理的技术可以使材料获得优良的单向导湿功能。
